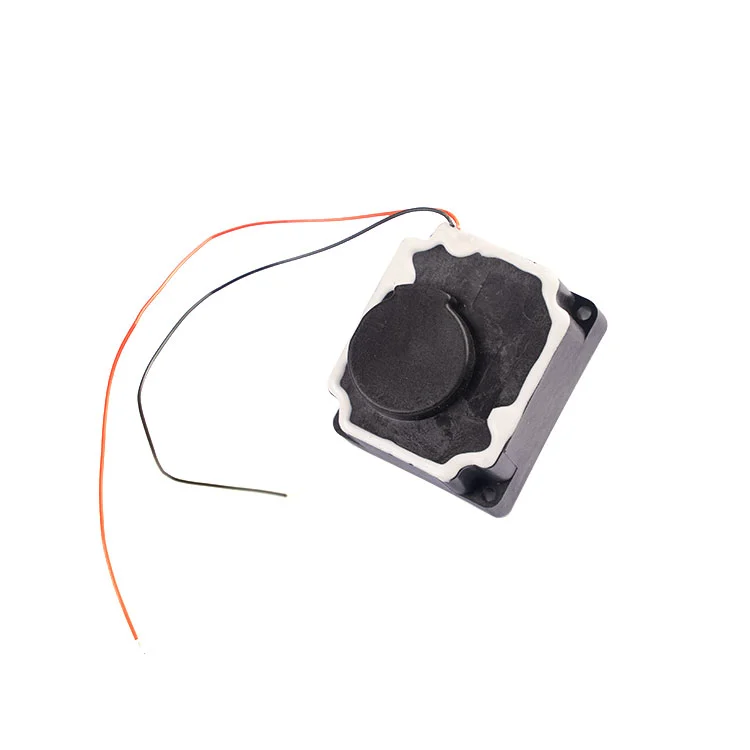

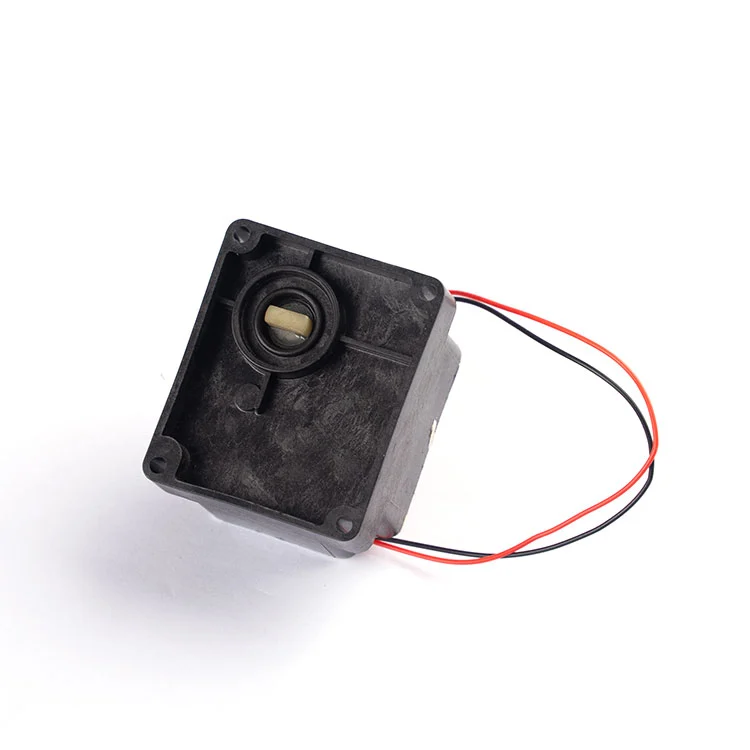

Vodotesen enosmerni motor z zobniki je visoko zmogljiv miniaturni enosmerni motor z zobniki, namensko izdelan kot glavni pogonski aktuator za pametne sisteme za merjenje vode. Z optimizirano strukturo zobnikov in zaščito pred vdorom IP66 zagotavlja zanesljivo delovanje z nizko porabo energije, hitro aktiviranje ventila in stabilno delovanje v vlažnih delovnih okoljih, izpostavljenih vodi.
• Stanovanjski pametni vodomeri, krmiljeni z ventili
• Sistemi za avtomatsko daljinsko odčitavanje števcev (AMR) majhnega kalibra
• Vodomerni motorni ventili DN15–DN20
• Miniaturni pogoni ventilov za krmiljenje tekočine
Vsi parametri so preizkušeni pri standardni temperaturi okolja (23 °C) pri nazivni delovni napetosti 3,6 V DC, razen če je navedeno drugače.
| Parameter Item | Standardna vrednost in opombe |
| Nazivna delovna napetost | 3,6 V DC |
| Dovoljeno območje delovne napetosti | 2,5 V – 5 V DC Opomba: višja vhodna napetost znotraj tega območja zagotavlja višji izhodni navor, vendar bo skrajšala življenjsko dobo enote. |
| Delovni tok brez obremenitve (pri nazivni napetosti) | ≤ 35 mA |
| Tok zaklenjenega rotorja (zastoj) (pri nazivni napetosti) | Pribl. 470 mA (za motor serije 300) |
| Nazivni izhodni navor (pri nazivni napetosti) | ≥ 1,5 N·m |
| Ventil 90° (četrtinski obrat) Čas aktiviranja (pri nazivni napetosti) | ≤ 8 s |
| Standardno reduktorsko razmerje | 2000:1 |
| Ocena zaščite pred vdorom (IP). | IP66 |
| Številka žice | Barva žice | Opredelitev osnovne funkcije |
| 1 | Modra | Signal stikala za zaprtje ventila |
| 2 | Bela | Skupni terminal (COM) za signale v položaju |
| 3 | Rumena | Signal stikala odprtega ventila v položaju |
| 4 | Črna | Negativni pol enosmernega napajanja (-) |
| 5 | Rdeča | DC moč pozitivni pol (+) |
Opomba: Zaporedje žic, barvno kodiranje, dolžino žice in premer žice je mogoče popolnoma prilagoditi glede na posebne zahteve stranke.
V: S katerimi velikostmi cevi in ventilov je združljiv KY-30?
O: Optimiziran z redukcijskim razmerjem 2000:1 in izhodnim navorom ≥1,5 N·m se KY-30 popolnoma ujema s stanovanjskimi pametnimi vodomeri DN15 in DN20 ter drugimi motoriziranimi ventili za tekočino majhnega kalibra.
V: Kakšno dejansko zaščito zagotavlja ocena IP66?
O: Ocena IP66 pomeni, da je enota popolnoma nepropustna za prah in odporna na visokotlačne vodne curke iz katere koli smeri. Zasnovan je za dolgotrajno stabilno delovanje v vlažnem in vodi izpostavljenem delovnem okolju pametnih vodomerov, pri čemer učinkovito preprečuje vdor prahu in vode, da bi poškodoval notranje komponente.
V: Ali je mogoče zaporedje žic in specifikacije žic prilagoditi?
O: Da. Podpiramo popolno prilagajanje zaporedja žic, barvnega kodiranja, dolžine žice, premera žice in vrste konektorja, da popolnoma ustreza vašim specifičnim zahtevam glede sestavljanja, namestitve in nadzornega sistema.
1.
V: Kakšno napajanje je priporočljivo za KY-30?
O: Nazivna delovna napetost je 3,6 V DC, z dovoljenim delovnim območjem od 2,5 V do 5 V DC. Priporočamo stabilno napajanje z litijevo baterijo 3,6 V za uravnoteženje izhodne zmogljivosti, nizke porabe energije in dolge življenjske dobe.
V: Ali je ta motor združljiv z običajnimi sistemi za nadzor pametnih vodomerov?
O: Da. Vodoodporen motor z gonili merilnika enosmernega toka ima univerzalno zasnovo mikro moči in standardni izhod signala v položaju, ki je zelo združljiv z večino običajnih nadzornih plošč pametnih vodomerov in sistemov za daljinsko odčitavanje števcev (AMR).
