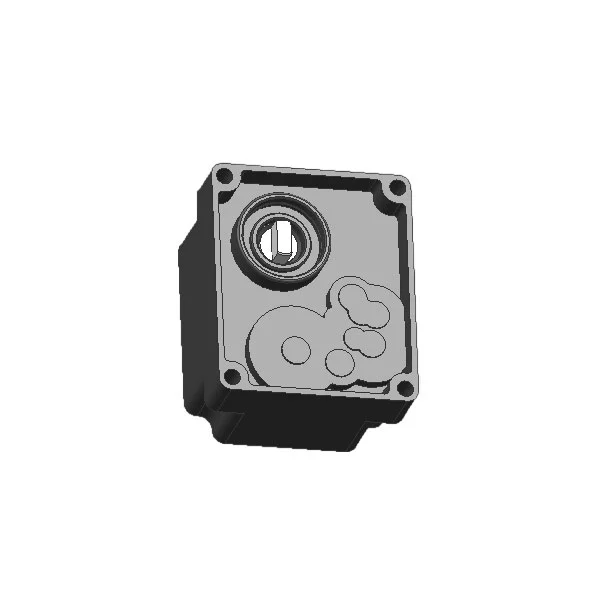

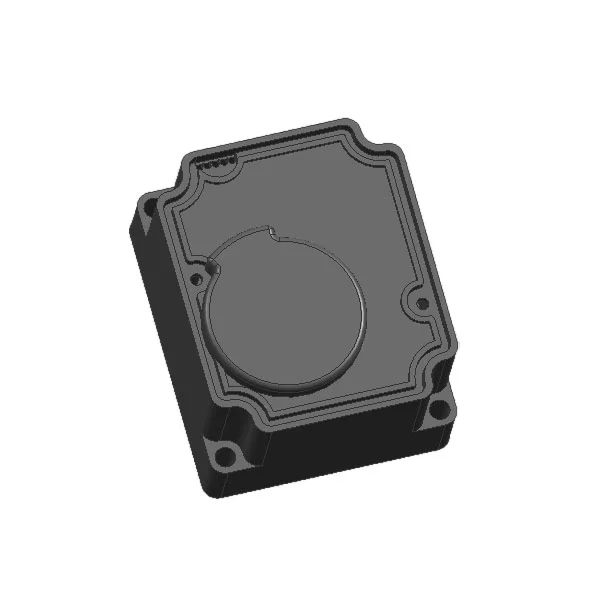

Ta nizkošumni motor z zobniki za vodomer je namensko izdelan za pametne sisteme za merjenje vode z osnovnimi scenariji uporabe, vključno z:
• Brezžični stanovanjski pametni vodomeri
• Predplačniški pametni vodomeri z ventili
• Sistemi za avtomatsko odčitavanje števcev (AMR).
• Motorni ventili za vodomerne cevovode DN15–DN50
Če ni drugače določeno, so vsi parametri za nizkošumni motor z zobniki vodomerov, ki se uporabljajo v vodomerih, testirani pri standardni temperaturi okolja (23 °C) in nazivni delovni napetosti.
1. Nazivna delovna napetost: 3,6 V DC
2. Dovoljeno območje delovne napetosti: 2,5 V – 5 V DC Opomba: Znotraj dovoljenega območja višja vhodna napetost zagotavlja večji izhodni navor, vendar bo zmanjšala življenjsko dobo aktuatorja.
3. Obratovalni tok brez obremenitve pri nazivni napetosti: ≤ 25 mA
4. Tok zaklenjenega rotorja (zastoj) pri nazivni napetosti: ≤ 450 mA (za motor serije 300)
5. Nazivni izhodni navor:
o ≥ 1,8 N·m (ujema se z reduktorskim razmerjem 2400:1)
o ≥ 2,7 N·m (ujema se z reduktorskim razmerjem 3700:1)
6. Čas aktiviranja ventila 90° (četrt obrata):
o ≤ 10 s (ujema se z reduktorskim razmerjem 2400:1)
o ≤ 16 s (ujema se z reduktorskim razmerjem 3700:1)
7. Standardne možnosti reduktorskega razmerja: 2400:1, 3700:1
8. Definicija zaporedja žic (WSD)
| Barva žice | Opredelitev osnovne funkcije |
| Modra | Signal stikala odprtega ventila v položaju |
| Bela | Skupni terminal (COM) za signale v položaju |
| Rumena | Signal stikala za zaprtje ventila |
| Črna | DC moč pozitivni pol (+) |
| Rdeča | Negativni pol enosmernega napajanja (-) |
| Opomba: Zaporedje žic, barvno kodiranje in dolžino žice je mogoče popolnoma prilagoditi glede na posebne zahteve stranke. |
Stopnja zaščite pred vdorom (IP): IP67Opomba: Zaščita proti prahu in potopitvi v vodo IP67 je dosežena samo, če je aktuator pravilno sestavljen in trdno pritrjen z ustreznim zaprtim ohišjem vodomerov.
V: S katerimi velikostmi cevi je združljiv aktuator KY-59?
O: Zobniški motor z nizkim hrupom za vodomer je zasnovan za vodomerne ventile DN15 do DN50 z dvema možnostma redukcijskega razmerja, ki ustrezata različnim zahtevam navora za različne premere cevi in delovne pogoje.
V: Ali je mogoče zaporedje žic in specifikacije žic prilagoditi?
O: Da. Podpiramo popolno prilagoditev zaporedja žic, barvnega kodiranja, dolžine žice in premera žice, da ustreza vašim specifičnim zahtevam za montažo, namestitev in krmilni sistem.
V: Ali ocena IP67 podpira dolgoročno delovanje pod vodo?
O: Standardna ocena IP67 zagotavlja, da je enota nepropustna za prah in odporna na začasno potopitev v do 1 m vode za 30 minut. Za dolgoročno potopljeno delovanje v scenarijih delovanja vodomerov mora biti pravilno sestavljen z ustreznim zaprtim ohišjem vodomerov, da se ohrani stabilna zaščitna učinkovitost.
V: Kakšno napajanje je priporočljivo za KY-59?
O: Nazivna delovna napetost je 3,6 V DC, z dovoljenim delovnim območjem od 2,5 V do 5 V DC. Priporočamo uporabo stabilnega napajanja z litijevo baterijo 3,6 V za uravnoteženje navora, nizke porabe energije in dolge življenjske dobe.
