3,6 V brezžični aktuator za vodomer za pametne vodomere DN15–DN25.
2,0 mm 5-polna povezava plug-and-play brez žice, brez varjenja kabla. 3,6 V DC · 2,5–5 V deluje · dvojna redukcija: 2400:1 za DN15–DN20, 3700:1 za DN25 · ≥1,8–2,7 N·m navora · ≤25 mA delovni tok · 450 mA tok zaklenjenega rotorja · ≤10–16 s odpiranje/zapiranje · IP67.
Zasnovan za avtomatizirano sestavo števcev in platforme pametnih števcev na baterije. Funkcije zatičev in zaporedje je mogoče prilagoditi.
OEM definicija pinov, priključek in prilagoditev blagovne znamke. MOQ in dobavni rok sta potrjena pri ponudbi.Pošljite specifikacije svoje merilne platforme za ustrezno ponudbo.
Če nabavljate aktuatorje za proizvodno linijo pametnega vodomera, so vprašanja o odobritvi predvidljiva: ali povezava zahteva varjenje kabla, ali bo navor zdržal na starem ventilu in ali se bo definicija zatiča ujemala z vašo merilno ploščo brez predelave? Ta brezžični aktuator je zgrajen okoli teh treh omejitev.
Kaiye izdeluje aktuatorje vodomerov od zgodnjega sprejetja pametnega merjenja z letno zmogljivostjo aktuatorjev10 milijonov kompletovin več kot 30 let izkušenj s proizvodnjo strojne opreme in krmilnih ventilov. Ta brezžični aktuator je del te množično preverjene platforme – zasnovan za integracijo OEM, doslednost serije in predvidljive dobavne roke.
Spodaj boste našli primerjavo povezav, delovne parametre, definicijo pinov, omejitve nabave in tehnična vprašanja, ki jih bo zastavila vaša ekipa inženirjev, preden odobri vzorec.

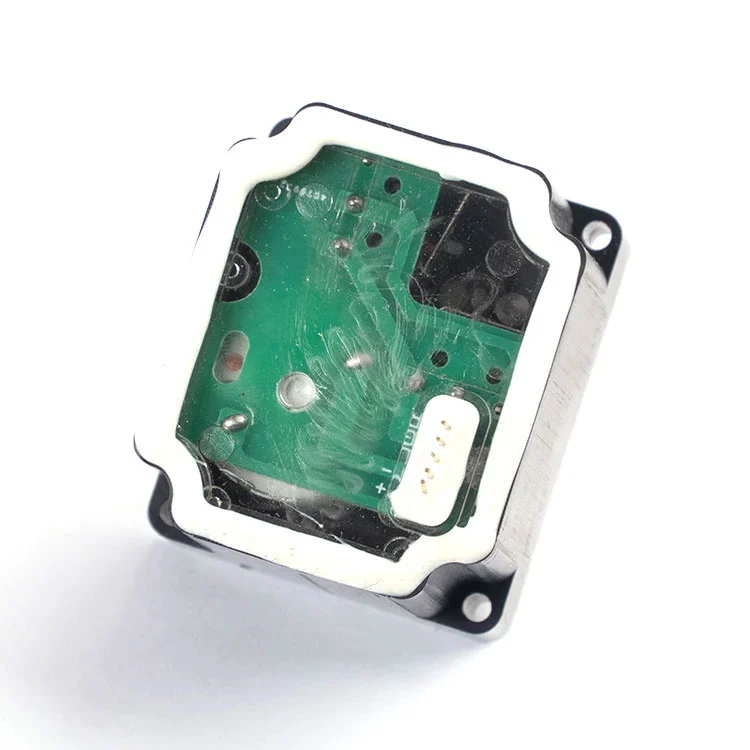

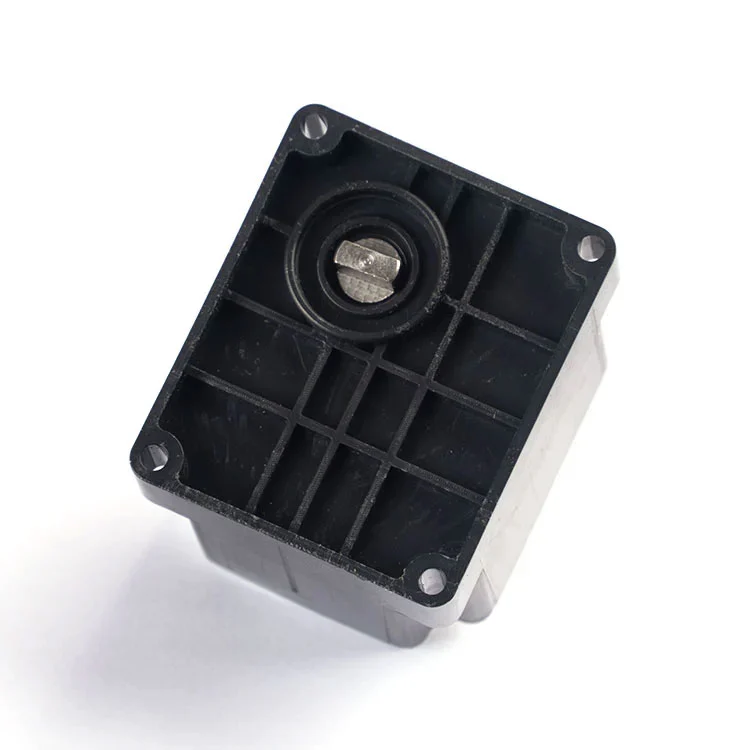

Poravnajte 2,0 mm 5-polni vtič z vtičnico merilne plošče in namestite aktuator na steblo ventila.
Preverite, ali je vtič popolnoma nameščen in ali je stik nožice stabilen. Varjenje kablov ni potrebno.
Vklopite in preverite odziv odpiranja/zapiranja, porabo toka in pot ventila pred sprostitvijo serije.
Spodnja tabela prikazuje standardno konfiguracijo aktuatorja brez žice. Kadar vaša merilna platforma deluje na drugačni napetosti, krivulji navora ali definiciji zatiča, lahko te parametre prilagodite med pregledom OEM.
| Parameter | Standardna vrednost | Obvestilo o naročilu |
|---|---|---|
| Nazivna napetost | 3,6 V DC | Potrdite združljivost z baterijskim paketom merilnika |
| Razpon delovne napetosti | 2,5–5 V DC | Višja napetost v območju zagotavlja večji navor, vendar skrajša življenjsko dobo |
| Delovni tok | ≤25 mA | Proračun za najvišji tok med vožnjo ventila, ne samo v stanju pripravljenosti |
| Tok zaklenjenega rotorja | Pribl. 450 mA (motor serije 300) | Uporabno za dimenzioniranje gonilnika in zaščitnega vezja |
| Razmerje zmanjšanja | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Ujemanje redukcijskega razmerja z velikostjo ventila; ne uporabljajte 2400:1 na DN25 |
| Izhodni navor | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Preverite glede na navor sedeža ventila in velikost cevi |
| Čas odprtja/zapiranja | ≤10 s (2400:1) ≤16 s (3700:1) |
Odprto proti zaprtju ali blizu proti odprtju pri nazivni napetosti |
| Ocena vodotesnosti | IP67 | Odporen na prah in zaščiten pred začasno potopitvijo |
| Povezava | 2,0 mm 5-pin plug-and-play, brez varjenja kabla | Funkcije zatičev in zaporedje je mogoče prilagoditi |
Če vaša merilna plošča uporablja drugačno definicijo pinov ali pričakuje drugačen priključek, lahko Kaiyejeva ekipa inženirjev pregleda vmesnik in predlaga ustrezno konfiguracijo, namesto da bi standardni vtič vtaknili v nezdružljivo ploščo.

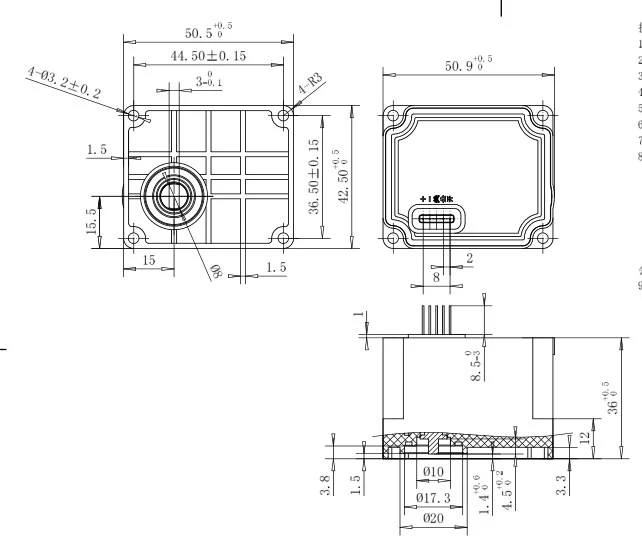

Aktuator uporablja standardni 2,0 mm 5-polni vmesnik. Funkcije zatičev in zaporedje je mogoče prilagoditi glede na zahteve vašega projekta.
| Pin številka (2,0 mm) | Definicija funkcije zatiča |
|---|---|
| I | Kontrolni signal odprtega ventila |
| II | Skupni terminal (COM) |
| III | Kontrolni signal zaprtja ventila |
| IV | DC napajanje pozitivno (+) |
| V | DC napajanje negativno (-) |
Napajalni zatiči.Pin IV in V napajata motorni pogon. Pogonsko vezje mora biti dimenzionirano za tok zaklenjenega rotorja 450 mA, tudi če je običajni delovni tok ≤25 mA, ker lahko namestitev ventila za kratek čas zahteva višji tok. Zaščita pred zamenjavo polarnosti na merilni plošči je priporočljiva, če je aktuator mogoče zamenjati na terenu.
Kontrolni zatiči.Pin I, II in III nosijo nadzor odpiranja/zapiranja in COM. To vezje je treba obravnavati kot krmilni vhod, ne kot električni vod, in mora ostati neodvisno od komunikacijskega modula, tako da okvara komunikacije ne onemogoči krmiljenja ventila.
Pred sprostitvijo volumna morajo kupci potrditi zaporedje zatičev, orientacijo čepa in položaj aktuatorja v ohišju merilnika. Kaiye lahko dobavi vzorec za mehansko in električno preverjanje prileganja, preden se odda proizvodno naročilo.
Pogon je nameščen za platforme pametnih števcev, kjer so montaža plug-and-play, nizka poraba toka in stabilna povezava zatičev pomembnejši od hitrega aktiviranja. Tipične uporabe glasnosti vključujejo:
Ker je aktuator del Kaiyejeve širše platforme komponent vodomerov, lahko kupci, ki nabavljajo več komponent, utrdijo kvalifikacije in logistiko. Če vaš projekt zahteva tudi brezžično komunikacijo na ravni merilnika, je aktuator zasnovan tako, da deluje skupaj s Kaiyejevimbrezžični vodomerplatforma. Lahko tudi pregledate celotnoobmočje aktuatorja vodomerovza sorodne modele.
Za B2B kupce bi moral »proizvajalec« pomeniti nadzor procesa, ne le trgovsko podjetje s katalogom. Kaiye upravlja sistem kakovosti ISO 9001, vodi avtomatizirano proizvodnjo za sklope aktuatorjev in že več kot dve desetletji proizvaja aktuatorje za vodomere. Ta brezžični aktuator ima koristi od te proizvodne baze na tri konkretne načine:
Konsistentnost serije.Povezava nožic brez žice odpravlja ročno varjenje kablov, ki je eden največjih virov variacije med enotami pri sestavljanju aktuatorja. Avtomatsko sestavljanje in nadzorovane dimenzije zatičev zmanjšajo razlike v kontaktnem uporu in odzivnem času.
Vhodni pregled in končni preizkus.Standardna proizvodnja vključuje funkcionalne preglede porabe toka, odzivnega časa in hoda ventila. Kupci lahko zahtevajo inšpekcijski protokol in načrt vzorčenja, preden oddajo količinsko naročilo.
Sledljivost.Koda modela, proizvodna serija in zapisi o preskusih se ohranijo, tako da je mogoče prizadeto populacijo izolirati, če se pojavi težava na terenu, namesto da bi vsak aktuator v projektu obravnavali kot sumljivega. Za več o Kaiyejevi proizvodni bazi in sistemu kakovosti glejteprofil podjetja in pregled proizvodnje.
Brezžični aktuator je na voljo kot standardna enota, vendar standardno ne pomeni fiksno. Za OEM in kupce projektov se po tehničnem pregledu običajno prilagodijo naslednji elementi:
Opredelitev in zaporedje pinov.Funkcije zatičev in vrstni red zatičev je mogoče uskladiti z vašo merilno ploščo.
Konektor in ohišje.Tip vtiča, usmeritev in ohišje aktuatorja lahko določite tako, da se ujemajo z ohišjem merilnika in pritrdilnim elementom.
Razmerje redukcije.Če je velikost vašega ventila zunaj DN15–DN25 ali je sedežni navor neobičajen, je morda alternativno prestavno razmerje ali stopnja motorja primernejša od standardne konfiguracije 2400:1 ali 3700:1.
Blagovna znamka in pakiranje.Označevanje zasebne blagovne znamke, nevtralna embalaža in označevanje, specifično za projekt, so na voljo za količinska naročila.
Tipična MOQ in dobavni rok sta potrjena pri ponudbi. Standardna dostava je običajno 15–30 dni po potrditvi naročila in vzorca, odvisno od količine naročila in razpoložljivosti komponent.
Kaj na tem aktuatorju pomeni "brez žice"?
Nanaša se na povezavo brez žic: aktuator se priključi neposredno na merilno osnovo in elektronski modul prek 2,0 mm 5-polnega vmesnika, brez potrebe po varjenju kabla. To poenostavlja montažo in podpira avtomatizirane proizvodne linije.
Za katere kalibre vodomerov je primeren brezžični aktuator?
Zasnovan je za pametne vodomere DN15–DN25. Uporabite zmanjšanje 2400:1 za merilnike DN15 in DN20 in zmanjšanje 3700:1 za merilnike DN25.
Kakšna je definicija žebljička?
Standardna 2,0 mm 5-polna definicija je: I krmilni signal odprtega ventila, II skupni terminal (COM), III zaprti krmilni signal ventila, IV enosmerna moč pozitivna (+), V enosmerna moč negativna (-). Funkcije zatičev in zaporedje je mogoče prilagoditi.
Ali je mogoče definicijo nožice, kabel ali blagovno znamko prilagoditi?
ja Funkcije zatičev, zaporedje zatičev, vrsto konektorja in oznako zasebne znamke je mogoče določiti za količinska naročila po tehničnem pregledu.
Kakšen je dobavni rok za redna naročila?
Čas dostave je običajno 15–30 dni in je lahko krajši ali daljši glede na obdobje modela in količino naročila.
