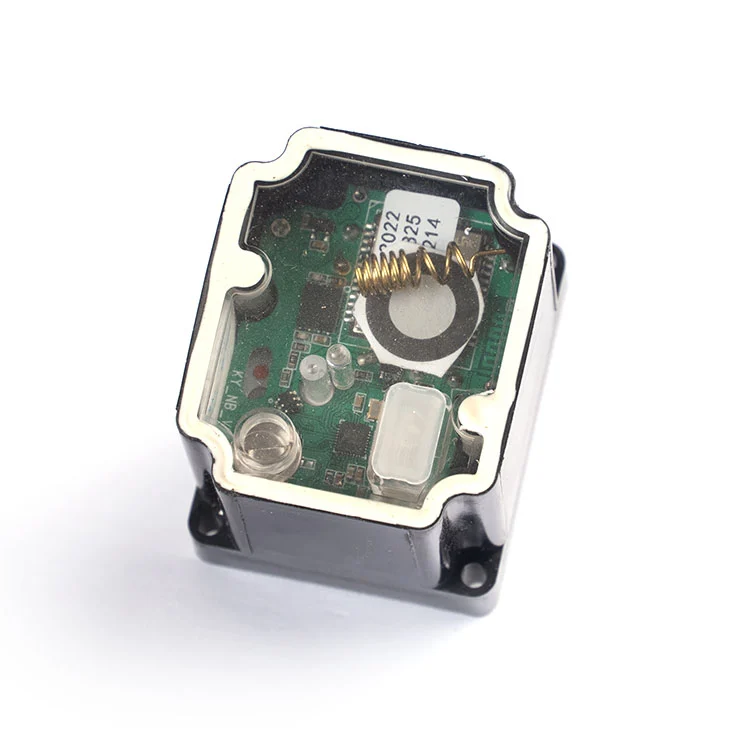

Modularni aktuator vodomera

Kaj modularni aktuator dejansko rešuje za kupce

Večina težav z integracijo modularnega aktuatorja ne izvira iz motorja. Nastanejo zaradi izbire napačnega redukcijskega razmerja za velikost ventila, porabe toka, ki izprazni paket baterij hitreje od pričakovanega, ali definicij priključkov in žic, ki se ne ujemajo z merilno ploščo. Ta aktuator neposredno obravnava te tri točke napake.

• Dvojno razmerje, prilagojeno velikosti ventila.2400:1 za DN15–DN20 in 3700:1 za DN25. Različica 3700:1 zagotavlja ≥2,7 N·m za obvladovanje višjega sedežnega momenta ventilov DN25, medtem ko različica 2400:1 ohranja odzivni čas pri ≤10 s za manjše izvrtine.
• Nizka poraba toka za števce na baterije.Delovni tok je ≤25 mA pri nominalni napetosti 3,6 V, s tokom zaklenjenega rotorja 450 mA. Nizek obratovalni tok omogoča, da aktuator deluje iz paketa baterij brez pretiranega praznjenja, medtem ko številka zaklenjenega rotorja vašemu gonilnemu krogu pove, kaj lahko pričakuje med namestitvijo ventila.
• 4P konektor tipa PH, 6 žic.4 signalne linije in 2 napajalni žici. Priključek je namenjen za modularne merilne platforme, kjer se aktuator priključi na ploščo, namesto da bi bil trdo povezan.
• IP67 za vlažne in zunanje merilne jame.Ohišje ima oceno IP67 za začasno potopitev in vdor prahu, primerno za zunanje merilne omarice, podzemne jame in vlažne pomožne omare.

Tehnične specifikacije, ki jih morajo kupci preveriti pred naročilom

Spodnja tabela prikazuje standardno modularno konfiguracijo aktuatorja. Če vaša merilna platforma deluje na drugačni napetosti, krivulji navora ali konvenciji konektorjev, lahko te parametre prilagodite med pregledom OEM.

Če vaša merilna plošča uporablja drugačen konektor ali pričakuje drugačno definicijo žice, lahko Kaiyejeva inženirska ekipa pregleda kabelski snop in predlaga ustrezno konfiguracijo, namesto da vsili standardni vtič v nezdružljivo ploščo.

Ožičenje in priključek: kaj inženirji najprej vprašajo

Za modularne merilne ploščadi je aktuator tako dober, kolikor se prilega merilni plošči, steblu ventila in ohišju. Ta aktuator uporablja 4P priključek tipa PH s 6 žicami: 4 signalne linije in 2 napajalni žici. Vtič je predviden za neposredno namestitev v merilno ploščo, namesto da bi bil ožičen.

Napajalna napeljava.Napajalni par napaja motorni pogon. Pogonsko vezje mora biti dimenzionirano za tok zaklenjenega rotorja 450 mA, tudi če je običajni delovni tok ≤25 mA, ker lahko namestitev ventila za kratek čas zahteva višji tok. Zaščita pred zamenjavo polarnosti na merilni plošči je priporočljiva, če je aktuator mogoče zamenjati na terenu.

Signalna napeljava.4 signalne linije prenašajo nadzor odpiranja/zapiranja in povratne informacije o položaju. To vezje je treba obravnavati kot krmilni vhod, ne kot električni vod, in mora ostati neodvisno od komunikacijskega modula, tako da okvara komunikacije ne onemogoči krmiljenja ventila.

Opredelitev žice.Trenutna dokumentacija izdelka prikazuje 6 žic, vendar je treba barvne definicije pred proizvodnjo potrditi glede na dejanski podatkovni list. Kupci bi morali pred odobritvijo vzorca zahtevati končni diagram ožičenja in pinout.

Montažni vmesnik.Pogon je zasnovan glede na steblo ventila in montažni vzorec, ki se uporablja pri modularnih telesih ventilov pametnega števca DN15–DN25. Pred sprostitvijo prostornine morajo kupci potrditi kvadrat stebla, razmik med montažnimi luknjami in usmerjenost aktuatorja znotraj ohišja merilnika. Kaiye lahko dobavi vzorec za preverjanje mehanskega prileganja, preden se odda proizvodno naročilo.

Če nabavljate tudi ohišje merilnika ali celoten sklop ventila, lahko aktuator pregledate skupaj zškoljka vodomerain ohišje ventila za zmanjšanje neusklajenosti vmesnikov pri montaži.

Kje se uporablja modularni aktuator: uporaba, primerna za prostorninske projekte

Aktuator je nameščen za modularne platforme pametnih števcev, kjer so delovanje na baterije, nizka poraba toka in vtični konektor pomembnejši od hitrega aktiviranja. Tipične uporabe glasnosti vključujejo:

• Pametni stanovanjski vodomeri (DN15–DN20).Odpiranje/zapiranje na daljavo za nadzor zaračunavanja, upravljanje zaostalih plačil in odzivanje na puščanje v stanovanjskih zgradbah in stanovanjskih računih, ki jih upravlja komunalna služba. Uporabite različico 2400:1.
• Stanovanjski in lahki komercialni števci večjega premera (DN25).Kjer je navor sedeža ventila večji in je za vzdrževanje zanesljivega zapiranja potrebna različica 3700:1.
• Neelektrificirane merilne jame.Podzemne in zunanje namestitve števcev, kjer so 220 V omrežni ali namenski napajalni kabli nepraktični in aktuator deluje iz baterijskega paketa števca.
• OEM merilne platforme.Dobava aktuatorjev za proizvajalce vodomerov, ki integrirajo modularni aktuator v svoj izdelek števca, preden ga pošljejo komunalnemu podjetju.

Ker je aktuator del Kaiyejeve širše platforme komponent vodomerov, lahko kupci, ki nabavljajo več komponent, utrdijo kvalifikacije in logistiko. Če vaš projekt zahteva tudi brezžično komunikacijo na ravni merilnika, je aktuator zasnovan tako, da deluje skupaj s Kaiyejevimbrezžični vodomerplatforma. Lahko tudi pregledate celotnoobmočje aktuatorja vodomerovza sorodne modele.

Kakovost, doslednost in kaj tukaj dejansko pomeni »proizvajalec«.

Za B2B kupce bi moral »proizvajalec« pomeniti nadzor procesa, ne le trgovsko podjetje s katalogom. Kaiye upravlja sistem kakovosti ISO 9001, vodi avtomatizirano proizvodnjo za sklope aktuatorjev in že več kot dve desetletji proizvaja aktuatorje za vodomere. Ta modularni aktuator koristi to proizvodno osnovo na tri konkretne načine:

Konsistentnost serije.Zobniki so obdelani na kontrolirane dimenzije. Avtomatizirano sestavljanje zmanjša variacije med enotami v mreži zobnikov, izhodnem navoru in odzivnem času – kar je kritično, ko nameščate na tisoče aktuatorjev v komunalnem projektu.

Vhodni pregled in končni preizkus.Standardna proizvodnja vključuje funkcionalne preglede porabe toka, odzivnega časa in hoda ventila. Kupci lahko zahtevajo inšpekcijski protokol in načrt vzorčenja, preden oddajo količinsko naročilo.

Sledljivost.Koda modela, proizvodna serija in zapisi o preskusih se ohranijo, tako da je mogoče prizadeto populacijo izolirati, če se pojavi težava na terenu, namesto da bi vsak aktuator v projektu obravnavali kot sumljivega. Za več o Kaiyejevi proizvodni bazi in sistemu kakovosti glejteprofil podjetja in pregled proizvodnje.

Pogoji za prilagajanje in nabavo OEM

Modularni aktuator je na voljo kot standardna enota, vendar standardno ne pomeni fiksno. Za OEM in kupce projektov se po tehničnem pregledu običajno prilagodijo naslednji elementi:

Kabel in priključek.Dolžino kabla, premer žice, barvno kodo in vrsto konektorja je mogoče določiti tako, da se ujemajo z ohišjem merilnika in pritrdilnim elementom.

Definicija žice in krmilna logika.Preslikavo signala za odpiranje/zapiranje in polarnost napajanja je mogoče uskladiti z vašo merilno ploščo.

Razmerje redukcije.Če je velikost vašega ventila zunaj DN15–DN25 ali je sedežni navor neobičajen, je morda alternativno prestavno razmerje ali stopnja motorja primernejša od standardne konfiguracije 2400:1 ali 3700:1.

Blagovna znamka in pakiranje.Označevanje zasebne blagovne znamke, nevtralna embalaža in označevanje, specifično za projekt, so na voljo za količinska naročila.

Tipična MOQ in dobavni rok sta potrjena pri ponudbi. Standardna dostava je običajno 15–30 dni po potrditvi naročila in vzorca, odvisno od količine naročila in razpoložljivosti komponent.

Pogosta vprašanja o javnih naročilih

Za katere specifikacije inteligentnega vodomera je primeren modularni aktuator?
Pogon je zasnovan za inteligentne vodomere DN15–DN25. Uporabite redukcijo 2400:1 za števce DN15 in DN20 ter redukcijo 3700:1 za števce DN25, kar ustreza zahtevam krmiljenja ventilov vsakega kalibra.

Kakšna je prednost nizkega obratovalnega toka (≤25 mA)?
Nizek obratovalni tok zmanjša porabo energije za števce, ki se napajajo z baterijami, podaljša cikle zamenjave baterij in zmanjša toploto in hrup med delovanjem.

Kakšna je konfiguracija priključka in ožičenja?
Aktuator uporablja 4P priključek tipa PH s 6 žicami: 4 signalne linije in 2 napajalni žici. Pred naročilom preverite natančno definicijo barve žice glede na dejanski podatkovni list izdelka.

Ali je mogoče kabel, priključek ali blagovno znamko prilagoditi?
ja Dolžino kabla, premer žice, barvno kodo, vrsto konektorja in oznako zasebne etikete je mogoče določiti za količinska naročila.

Kakšen je dobavni rok za redna naročila?
Čas dostave je običajno 15–30 dni in je lahko krajši ali daljši glede na obdobje modela in količino naročila.
