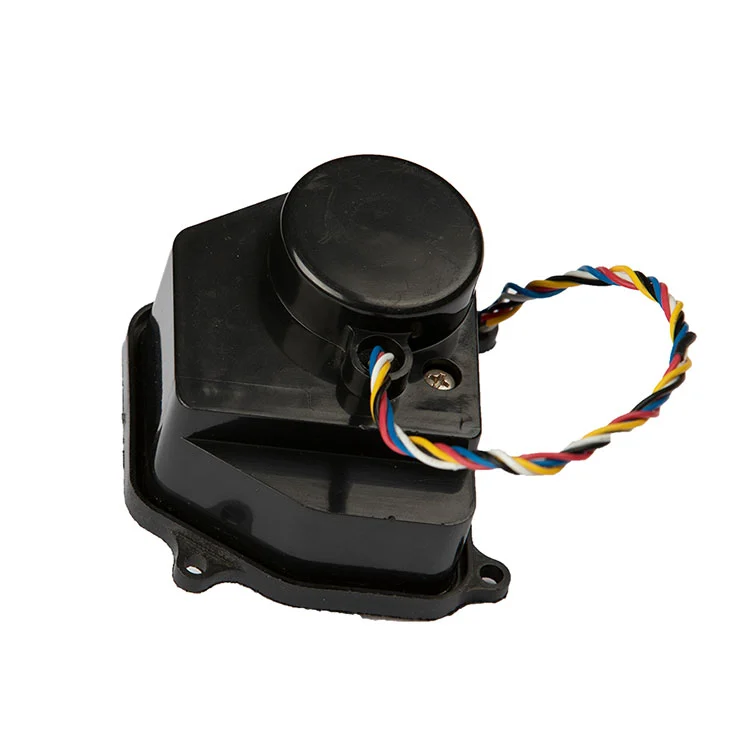

Če nabavljate pogone ventilov na baterije za pametne vodomere, so ključna vprašanja vedno ista: ali bo vzdržal navor na starih ventilih, kako dolgo bo deloval na paketu suhih celic merilnika in ali bo ožičenje ustrezalo vaši merilni plošči brez predelave? Ta 3,6 V aktuator je zgrajen okoli teh treh omejitev.
Kaiye izdeluje aktuatorje vodomerov od zgodnjega sprejetja pametnega merjenja z letno zmogljivostjo aktuatorjev10 milijonov kompletovin več kot 30 let izkušenj s proizvodnjo strojne opreme in krmilnih ventilov. Ta aktuator s suhimi celicami je del te platforme, preizkušene v obsegu – zasnovan za integracijo OEM, doslednost serije in predvidljive dobavne roke.
Spodaj boste našli dejanske delovne parametre, logiko ožičenja, omejitve nabave in tehnična vprašanja, ki jih bo zastavila vaša ekipa inženirjev, preden odobri vzorec.
Večina okvar merilnega ventila na baterije ne izvira iz motorja. Nastanejo zaradi premajhnega navora na zastarelih ventilih, porabe toka, ki izprazni paket baterij hitreje od pričakovanega, ali ožičenja, ki se ne ujema z merilno ploščo. Ta aktuator neposredno obravnava te tri točke napake.
Aktivator je ocenjen na ≥1,8 N·m z redukcijo kovinskega zobnika 1500:1 in je dimenzioniran za vodomerne ventile z majhno premerom. Kovinski zobniki so strojno obdelani, ne sintrani, kar ohranja izhodni navor med dolgim ciklom in zmanjšuje tveganje oluščenih zob v pogojih zastoja.
Delovni tok je ≤25 mA pri nominalni napetosti 3,6 V, s tokom zaklenjenega rotorja 550 mA. Nizek obratovalni tok je tisto, kar omogoča, da aktuator deluje iz standardnega paketa suhih celic brez pretiranega praznjenja baterije, medtem ko številka zaklenjenega rotorja vašemu gonilnemu vezju pove, kaj lahko pričakujete med nameščanjem ventila.

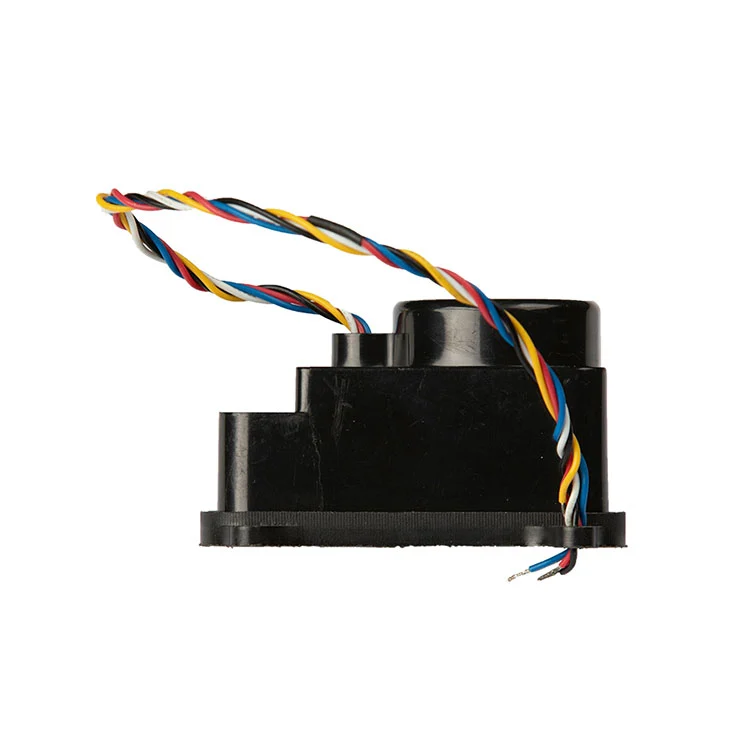

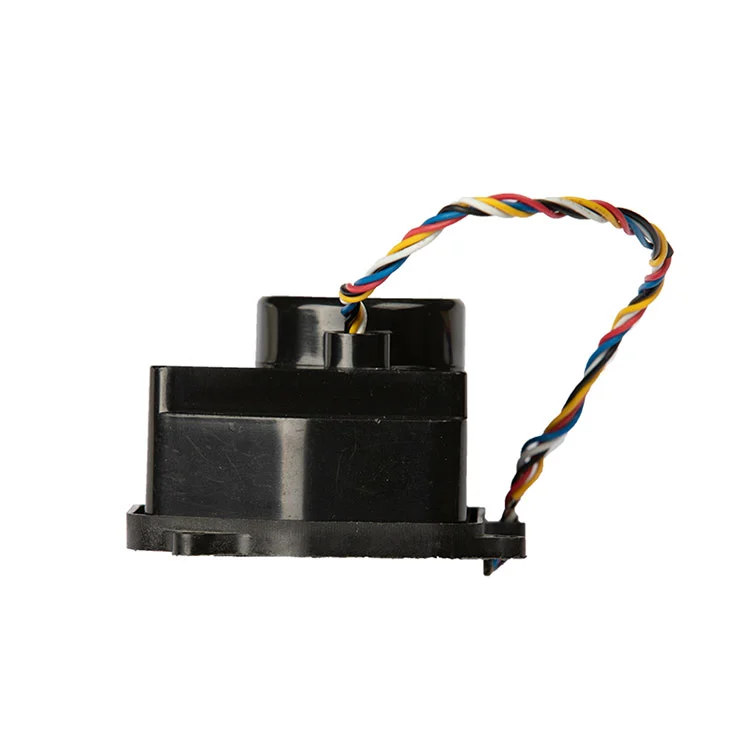

Rdeči negativ, črni pozitiv, modri odprt, bel COM, rumen zaprt. Shema ožičenja ločuje napajanje od krmilnih signalov za odpiranje/zapiranje, tako da lahko aktuator poganja obstoječa krmilna logika merilne plošče brez dodajanja ločene relejne plošče.
Pogon je namenjen za stanovanjske, podzemne in neelektrificirane scenarije namestitve, kjer je uporaba električnega omrežja 220 V ali namenskih napajalnih kablov nepraktična. Podpira stabilno krmiljenje ventilov in signalne povratne informacije brez napajalne infrastrukture na mestu.
Spodnja tabela prikazuje standardno konfiguracijo aktuatorja s suho celico. Če vaša merilna platforma deluje na drugačni napetosti, krivulji navora ali konvenciji ožičenja, lahko te parametre prilagodite med pregledom OEM.
| Parameter | Standardna vrednost | Obvestilo o naročilu |
|---|---|---|
| Nazivna napetost | 3,6 V DC | Potrdite združljivost s paketom suhih celic merilnika |
| Razpon delovne napetosti | 2,5–5 V DC | Višja napetost v območju zagotavlja večji navor, vendar skrajša življenjsko dobo |
| Delovni tok | ≤25 mA | Proračun za najvišji tok med vožnjo ventila, ne samo v stanju pripravljenosti |
| Tok zaklenjenega rotorja | 550 mA | Uporabno za dimenzioniranje gonilnika in zaščitnega vezja |
| Izhodni navor | ≥1,8 N·m | Izmerjeno pri nazivni napetosti; potrdite glede na navor sedeža ventila |
| Razmerje zmanjšanja | 1500:1 | Ujemanje s ploščadjo ventila za vodomer z majhnim premerom |
| Odzivni čas ventila | ≤8 s | Odprto proti zaprtju ali blizu proti odprtju pri nazivni napetosti |
| Ožičenje | Rdeči negativ, črni pozitiv, modri odprt, bel COM, rumen zaprt | Dolžino kabla, priključek in barvo žice lahko prilagodite |
Če vaša merilna plošča dovaja drugačno polarnost krmilnega signala ali uporablja drugačen konektor, lahko Kaiyejeva inženirska ekipa pregleda ožičenje in predlaga ustrezno konfiguracijo, namesto da bi standardni kabelski snop vsilili v nezdružljivo merilno platformo.
Za kupce proizvajalcev originalne opreme je aktuator dober le toliko, kolikor se prilega ohišju merilnika, steblu ventila in nadzorni plošči. Ta aktuator s suho celico uporablja kompakten oris, namenjen za prostorsko omejena ohišja pametnih števcev, s shemo ožičenja, ki ločuje napajanje od krmilnih signalov za odpiranje/zapiranje.
Napajalna napeljava.Rdeča je negativna, črna je pozitivna. Pogonsko vezje mora biti dimenzionirano za tok zaklenjenega rotorja 550 mA, tudi če je običajni delovni tok ≤25 mA, ker lahko namestitev ventila za kratek čas zahteva višji tok. Zaščita pred zamenjavo polarnosti na merilni plošči je priporočljiva, če je aktuator mogoče zamenjati na terenu.
Krmilna napeljava.Modra je odprta, bela je COM, rumena je blizu. To vezje je treba obravnavati kot krmilni vhod, ne kot električni vod, in mora ostati neodvisno od komunikacijskega modula, tako da okvara komunikacije ne onemogoči krmiljenja ventila.

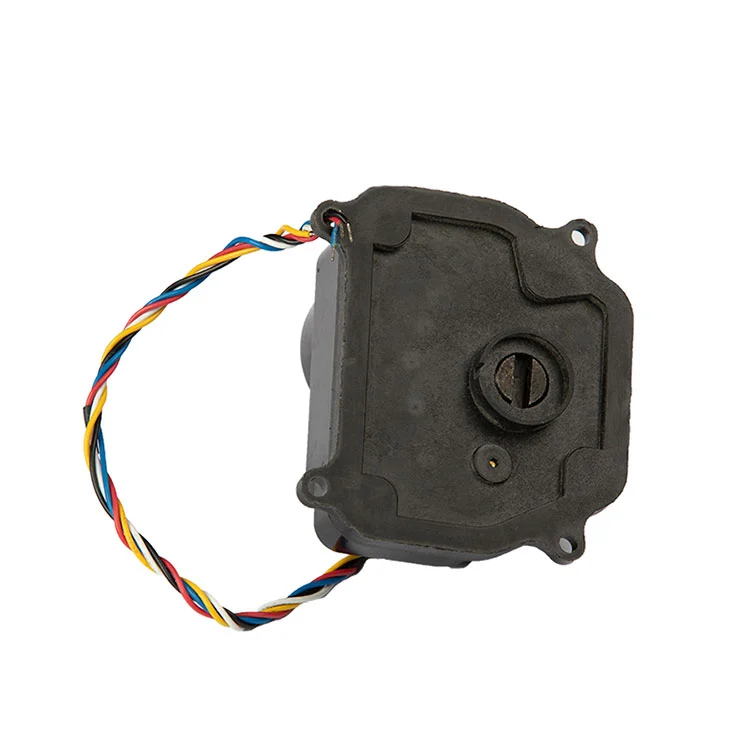

Montažni vmesnik.Pogon je zasnovan okoli stebla ventila in vzorca za pritrditev, ki se uporablja na ohišjih ventilov pametnih števcev z majhnimi izvrtinami. Pred sprostitvijo prostornine morajo kupci potrditi kvadrat stebla, razmik med montažnimi luknjami in usmerjenost aktuatorja znotraj ohišja merilnika. Kaiye lahko dobavi vzorec za preverjanje mehanskega prileganja, preden se odda proizvodno naročilo.
Če nabavljate tudi ohišje merilnika ali celoten sklop ventila, lahko aktuator pregledate skupaj zškoljka vodomerain ohišje ventila za zmanjšanje neusklajenosti vmesnikov pri montaži.
Pogon je nameščen za krmiljenje ventila z majhno izvrtino, kjer sta delovanje na baterije in nizek tok pomembnejša od hitrega sproženja. Tipične uporabe glasnosti vključujejo:
Odpiranje/zapiranje na daljavo za nadzor zaračunavanja, upravljanje zaostalih plačil in odzivanje na puščanje v stanovanjskih zgradbah in stanovanjskih računih, ki jih upravlja komunalna služba.
Podzemne in zunanje namestitve števcev, kjer so 220 V omrežni ali namenski napajalni kabli nepraktični, aktuator pa deluje iz sklopa suhih celic števca.
Serijska montaža pri prenovi starih skupnosti, upravljanju vode v kampusu in sekundarnem merjenju v industrijskem parku, kjer se aktuatorji nabavljajo v štiri- ali petmestnih količinah.
Dobava aktuatorjev proizvajalcem vodomerov in prodajalnam za avtomatizacijo ventilov, ki integrirajo aktuator v lasten izdelek števca ali ventila, preden ga pošljejo komunalnemu podjetju.
Ker je aktuator del Kaiyejeve širše platforme komponent vodomerov, lahko kupci, ki nabavljajo več komponent, utrdijo kvalifikacije in logistiko. Če vaš projekt zahteva tudi brezžično komunikacijo na ravni merilnika, je aktuator zasnovan tako, da deluje skupaj s Kaiyejevimbrezžični vodomerplatforma.
Za B2B kupce bi moral »proizvajalec« pomeniti nadzor procesa, ne le trgovsko podjetje s katalogom. Kaiye upravlja sistem kakovosti ISO 9001, vodi avtomatizirano proizvodnjo za sklope aktuatorjev in že več kot dve desetletji proizvaja aktuatorje za vodomere. Ta pogon s suhimi celicami izkorišča to proizvodno osnovo na tri konkretne načine:
Konsistentnost serije.Kovinski zobniki so obdelani na nadzorovane dimenzije. Avtomatizirano sestavljanje zmanjša variacije med enotami v mreži zobnikov, izhodnem navoru in odzivnem času – kar je kritično, ko nameščate na tisoče aktuatorjev v komunalnem projektu.
Vhodni pregled in končni preizkus.Standardna proizvodnja vključuje funkcionalne preglede porabe toka, odzivnega časa in hoda ventila. Kupci lahko zahtevajo inšpekcijski protokol in načrt vzorčenja, preden oddajo količinsko naročilo.
Sledljivost.Koda modela, proizvodna serija in zapisi o preskusih se ohranijo, tako da je mogoče prizadeto populacijo izolirati, če se pojavi težava na terenu, namesto da bi vsak aktuator v projektu obravnavali kot sumljivega. Za več o Kaiyejevi proizvodni bazi in sistemu kakovosti glejteprofil podjetja in pregled proizvodnje.
Suhocelični aktuator je na voljo kot standardna enota, vendar standardno ne pomeni fiksno. Za OEM in kupce projektov se po tehničnem pregledu običajno prilagodijo naslednji elementi:
Kabel in priključek.Dolžino kabla, premer žice, barvno kodo in vrsto konektorja je mogoče določiti tako, da se ujemajo z ohišjem merilnika in pritrdilnim elementom.
Kontrolna logika.Polarnost signala za odpiranje/zapiranje in konfiguracijo COM je mogoče uskladiti z vašo merilno ploščo.
Navor in prestavno razmerje.Za ventile z večjim navorom sedeža ali drugačno geometrijo stebla je lahko alternativno prestavno razmerje ali stopnja motorja primernejša od standardne konfiguracije 1500:1.

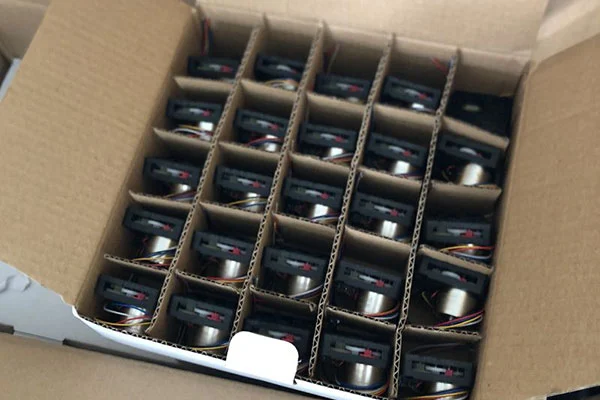

Blagovna znamka in pakiranje.Označevanje zasebne blagovne znamke, nevtralna embalaža in označevanje, specifično za projekt, so na voljo za količinska naročila.
Tipična MOQ za standardno konfiguracijo se začne pri 500 kosih; prilagojeni kabel, priključek ali blagovna znamka lahko zahtevajo višjo MOQ in korak odobritve vzorca. Dobavni rok za standardne enote je običajno 15–25 delovnih dni po potrditvi naročila in vzorca. Končna MOQ in dobavni rok sta potrjena pri ponudbi.
Kakšna je najmanjša količina naročila?
Standardna konfiguracija se začne pri 500 kosih. Prilagojeni kabel, priključek ali blagovna znamka lahko zahtevajo višjo MOQ in korak odobritve vzorca.
Ali je mogoče aktuator prilagoditi za različne dolžine žice ali priključke?
ja Dolžino kabla, premer žice, barvno kodo in vrsto konektorja je mogoče določiti tako, da se ujemajo z ohišjem merilnika in pritrdilnim elementom.
Kakšen je dobavni rok?
Standardne enote so običajno 15–25 delovnih dni po potrditvi naročila in vzorca, odvisno od količine naročila in razpoložljivosti komponent.
Ali je aktuator združljiv s 3,6 V pametnimi števci, ki se napajajo s suhocelično baterijo?
ja Aktuator je zasnovan za 3,6 V DC baterijske sisteme s suhimi celicami, z razponom delovne napetosti 2,5–5 V. Med tehničnim pregledom potrdite krmilno logiko merilne plošče in obremenitev ventila.
