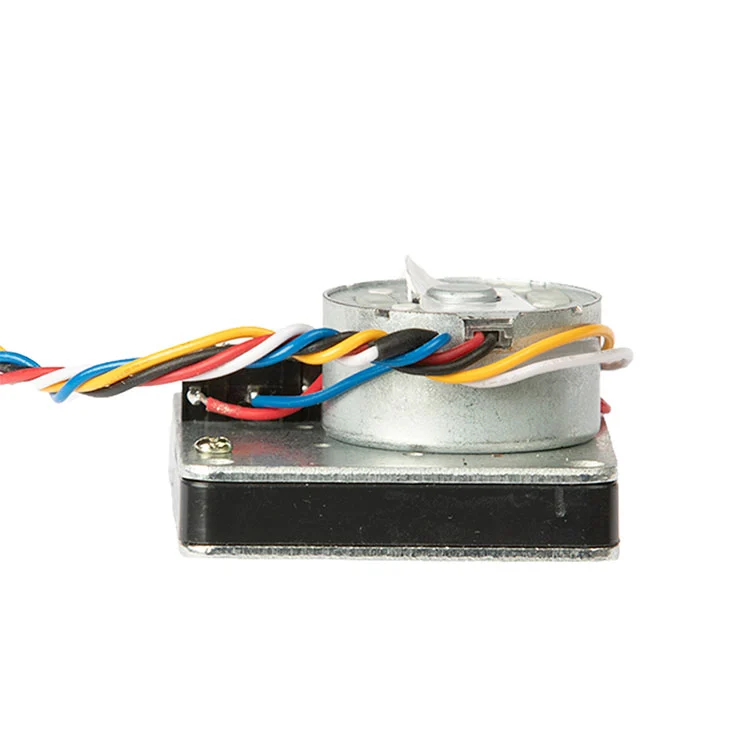

Krmilni aktuator krogelnega ventila vodomerov

Kaj aktuator krogelnega ventila dejansko rešuje za kupce

Večina okvar krogelnih ventilov pametnega števca ne izvira iz motorja. Nastanejo zaradi premajhnega potiska na zastarelih ventilih, porabe toka, ki izprazni paket baterij hitreje od pričakovanega, ali ožičenja, ki se ne ujema z merilno ploščo. Ta aktuator neposredno obravnava te tri točke napake.

• Potisk z višino prostora za stare kroglične ventile.Pogon je ocenjen na >15 kg z redukcijo prestav 1000:1 in je dimenzioniran za krogelne ventile z vodomeri z majhnimi premerami. Med tehničnim pregledom potrdite navor sedeža ventila.
• Nizka poraba toka za števce na baterije.Delovni tok je ≤25 mA pri nominalni napetosti 3,6 V, s tokom zaklenjenega rotorja 450 mA. Nizek obratovalni tok omogoča, da aktuator deluje iz paketa s suhimi celicami brez pretiranega praznjenja, medtem ko številka zaklenjenega rotorja vašemu gonilnemu krogu pove, kaj lahko pričakujete med nameščanjem ventila.

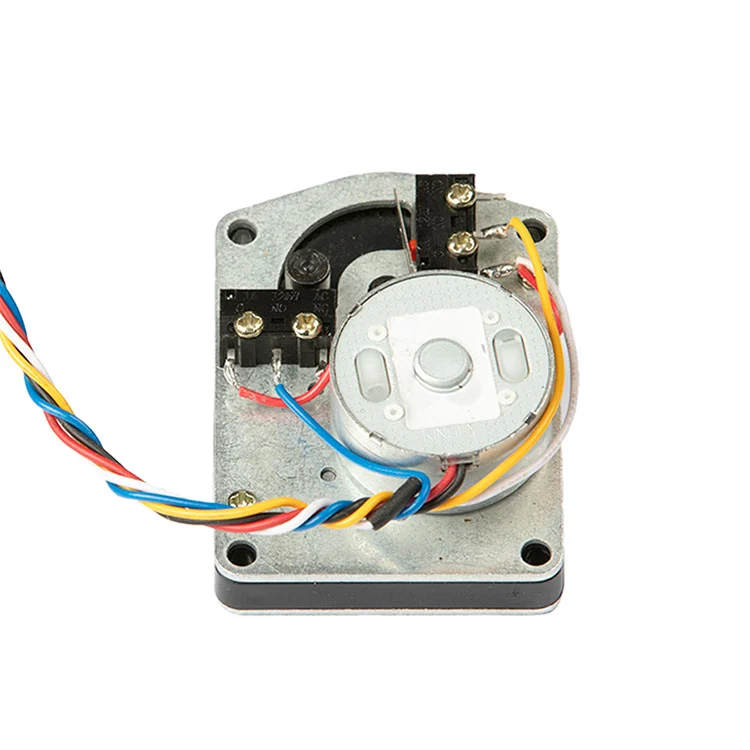

• Petžično krmiljenje, prilagojeno števcem.Rdeči pozitiv, črni negativ, modri odprt, bel COM, rumen zaprt. Shema ožičenja ločuje moč od krmilnih signalov za odpiranje/zapiranje, tako da lahko aktuator poganja obstoječa krmilna logika merilne plošče.
• Zasnovan za neelektrificirane merilne jame.Pogon je namenjen za stanovanjske, podzemne in neelektrificirane scenarije namestitve, kjer je uporaba električnega omrežja 220 V ali namenskih napajalnih kablov nepraktična.

Tehnične specifikacije, ki jih morajo kupci preveriti pred naročilom

Spodnja tabela prikazuje standardno konfiguracijo aktuatorja krogelnega ventila. Če vaša merilna platforma deluje na drugačni napetosti, krivulji potiska ali konvenciji ožičenja, lahko te parametre prilagodite med pregledom OEM.

Če vaša merilna plošča dovaja drugačno polarnost krmilnega signala ali uporablja drugačen konektor, lahko Kaiyejeva inženirska ekipa pregleda ožičenje in predlaga ustrezno konfiguracijo, namesto da bi standardni kabelski snop vsilili v nezdružljivo merilno platformo.

Integracija, ožičenje in montaža: kaj inženirji najprej vprašajo

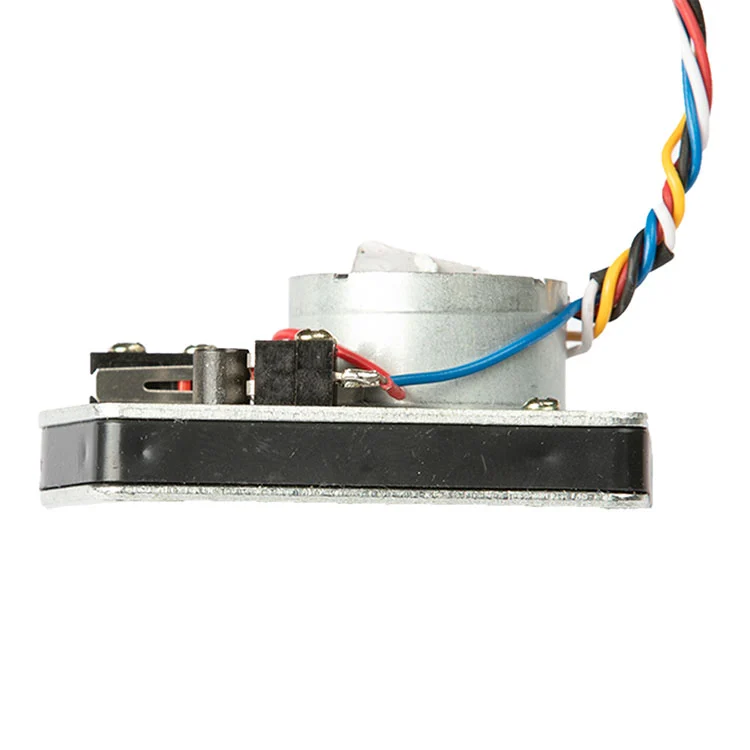

Za kupce proizvajalcev originalne opreme je aktuator dober le toliko, kolikor se prilega ohišju števca, steblu krogličnega ventila in nadzorni plošči. Ta aktuator uporablja kompakten oris, namenjen za prostorsko omejena ohišja pametnih števcev, s shemo ožičenja, ki ločuje napajanje od krmilnih signalov za odpiranje/zapiranje.

Napajalna napeljava.Rdeča je pozitivna, črna negativna. Pogonsko vezje mora biti dimenzionirano za tok zaklenjenega rotorja 450 mA, tudi če je običajni delovni tok ≤25 mA, ker lahko namestitev ventila za kratek čas zahteva višji tok. Zaščita pred zamenjavo polarnosti na merilni plošči je priporočljiva, če je aktuator mogoče zamenjati na terenu.

Krmilna napeljava.Modra je odprta, bela je COM, rumena je blizu. To vezje je treba obravnavati kot krmilni vhod, ne kot električni vod, in mora ostati neodvisno od komunikacijskega modula, tako da okvara komunikacije ne onemogoči krmiljenja ventila.

Montažni vmesnik.Pogon je zasnovan okoli stebla krogelnega ventila in vzorca za pritrditev, ki se uporablja na ohišjih ventilov z majhnimi izvrtinami pametnega števca. Pred sprostitvijo prostornine morajo kupci potrditi kvadrat stebla, razmik med montažnimi luknjami in usmerjenost aktuatorja znotraj ohišja merilnika. Kaiye lahko dobavi vzorec za preverjanje mehanskega prileganja, preden se odda proizvodno naročilo.

Če nabavljate tudi ohišje merilnika ali celoten sklop ventila, lahko aktuator pregledate skupaj zškoljka vodomerain ohišje ventila za zmanjšanje neusklajenosti vmesnikov pri montaži.

Kje se uporablja aktuator krogelnega ventila: uporaba, primerna za prostorninske projekte

Pogon je nameščen za krmiljenje krogelnega ventila z majhno izvrtino, kjer sta delovanje z baterijskim napajanjem in nizka poraba toka pomembnejša od hitrega aktiviranja. Tipične uporabe glasnosti vključujejo:

Ker je aktuator del Kaiyejeve širše platforme komponent vodomerov, lahko kupci, ki nabavljajo več komponent, utrdijo kvalifikacije in logistiko. Če vaš projekt zahteva tudi brezžično komunikacijo na ravni merilnika, je aktuator zasnovan tako, da deluje skupaj s Kaiyejevimbrezžični vodomerplatforma. Lahko tudi pregledate celotnoobmočje aktuatorja vodomerovza sorodne modele.

Kakovost, doslednost in kaj tukaj dejansko pomeni »proizvajalec«.

Za B2B kupce bi moral »proizvajalec« pomeniti nadzor procesa, ne le trgovsko podjetje s katalogom. Kaiye upravlja sistem kakovosti ISO 9001, vodi avtomatizirano proizvodnjo za sklope aktuatorjev in že več kot dve desetletji proizvaja aktuatorje za vodomere. Ta pogon krogelnega ventila izkorišča to proizvodno osnovo na tri konkretne načine:

Konsistentnost serije.Zobniki so obdelani na kontrolirane dimenzije. Avtomatizirano sestavljanje zmanjša variacije med enotami v mreži zobnikov, izhodu potiska in odzivnem času – kar je kritično, ko nameščate na tisoče aktuatorjev v komunalnem projektu.

Vhodni pregled in končni preizkus.Standardna proizvodnja vključuje funkcionalne preglede porabe toka, odzivnega časa in hoda ventila. Kupci lahko zahtevajo inšpekcijski protokol in načrt vzorčenja, preden oddajo količinsko naročilo.

Sledljivost.Koda modela, proizvodna serija in zapisi o preskusih se ohranijo, tako da je mogoče prizadeto populacijo izolirati, če se pojavi težava na terenu, namesto da bi vsak aktuator v projektu obravnavali kot sumljivega. Za več o Kaiyejevi proizvodni bazi in sistemu kakovosti glejteprofil podjetja in pregled proizvodnje.

Pogoji za prilagajanje in nabavo OEM

Pogon krogelnega ventila je na voljo kot standardna enota, vendar standard ne pomeni fiksni. Za OEM in kupce projektov se po tehničnem pregledu običajno prilagodijo naslednji elementi:

Kabel in priključek.Dolžino kabla, premer žice, barvno kodo in vrsto konektorja je mogoče določiti tako, da se ujemajo z ohišjem merilnika in pritrdilnim elementom.

Kontrolna logika.Polarnost signala za odpiranje/zapiranje in konfiguracijo COM je mogoče uskladiti z vašo merilno ploščo.

Potisk in prestavno razmerje.Za ventile z večjim potiskom sedeža ali drugačno geometrijo stebla je lahko alternativno prestavno razmerje ali stopnja motorja primernejša od standardne konfiguracije 1000:1.

Blagovna znamka in pakiranje.Označevanje zasebne blagovne znamke, nevtralna embalaža in označevanje, specifično za projekt, so na voljo za količinska naročila.

Tipična MOQ in dobavni rok sta potrjena pri ponudbi. Standardna dostava je običajno 15–30 dni po potrditvi naročila in vzorca, odvisno od količine naročila in razpoložljivosti komponent.

Pogosta vprašanja o javnih naročilih

Ali ste proizvajalec?
ja Kaiye ima lastno tovarno z več kot 30-letnimi izkušnjami v proizvodnji.

Ali lahko zapakirate ta izdelek v skladu z našimi zahtevami?
ja Pakiranje in označevanje po meri sta dobrodošla za količinska naročila.

Kakšen je dobavni rok za redna naročila?
Čas dostave je običajno 15–30 dni in je lahko krajši ali daljši glede na obdobje modela in količino naročila.

Kakšna je definicija ožičenja?
Rdeča je pozitivna, črna je negativna, modra je odprta, bela je COM in rumena je blizu.

Kakšna je ocena vodotesnosti?
Standardna konfiguracija ne določa ocene IP. Potrdite zahtevano raven IP z inženiringom za zunanjo ali potopljeno namestitev.

Ali je združljiv s 3,6 V baterijskimi pametnimi vodomeri s suhocelično baterijo?
ja Aktuator je zasnovan za sisteme 3,6 V DC z razponom delovne napetosti 2,5–5 V. Med tehničnim pregledom potrdite krmilno logiko merilne plošče in obremenitev ventila.
